Central Hidroeléctrica Pando

EISA

Proyecto hidroeléctrico de tipo regulador consistente en presa de gravedad con planta curva, tubería forzada, casa de máquinas y canal de descarga.La altura de la presa es 34,50 m desde cimientos y tiene una longitud de coronación de 173m. , el volumen máximo de agua embalsada es 900.000 m³. La presa consta de dos galerías de inspección. La superior de 140 m y la inferior de 120 m de longitud.La tubería forzada tiene 2,1 km de longitud con diámetros comprendidos entre 2800 mm y 1900 mm. Los materiales usados en su construcción son acero y PRFV.La casa de máquinas aloja 2 turbinas Pelton para un caudal total de 29 m³/s y un salto neto de 255 m. La potencia instalada de transformación es de 34 MVA.

Características:

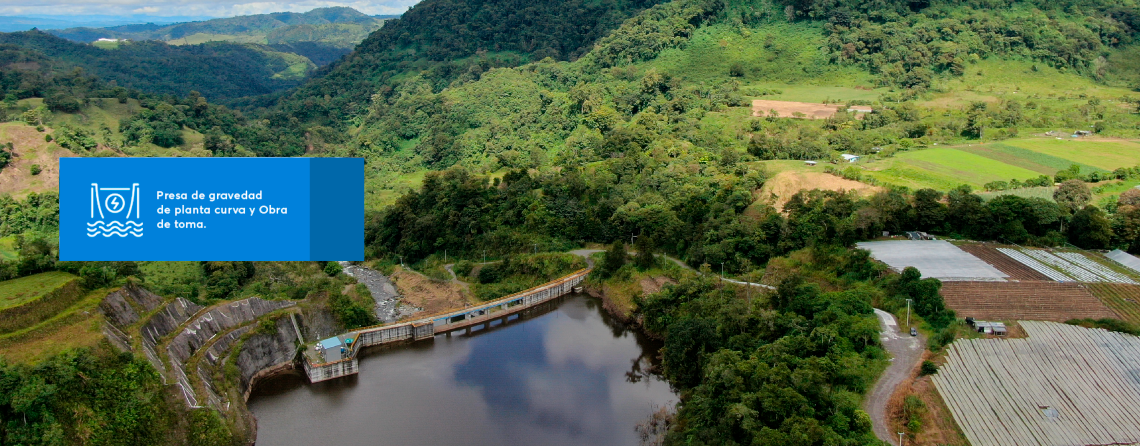

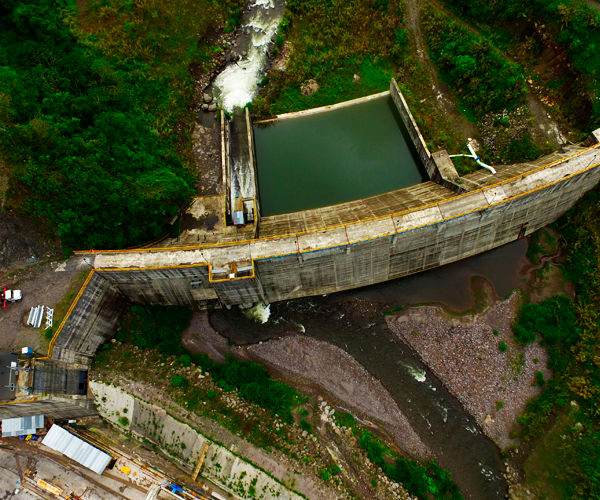

- Presa de gravedad de planta curva y Obra de toma.
- Tubería forzada para 14,5 m3/s y salto neto 256 m.
- Casa de máquinas con 2 turbinas Pelton verticales y Subestación eléctrica.


Capacidad Instalada: 33.3 MW
Capacidad Firme: 25.1 MW
Número de Generadores: 2 Pelton
Caudal de diseño: 14.5 m3
Altura de Presa: 25 mts
Largo de Presa: 167 mts
Longitud del Túnel: 5.04 Km
Subestation: Dominical
